    傾角傳感器如何接線?

    發布時間:2019-07-29

    【導讀】傾角傳感器在使用之前需要正確接線,在接通正確的情況下才能精確測量角度。下面以BWM426為例按步驟介紹一下傾角傳感器如何正確接線。

    傾角傳感器如何接線?

    傾角傳感器在使用之前需要正確接線,在接通正確的情況下才能精確測量角度。下面以BWM426為例按步驟介紹一下傾角傳感器如何正確接線。

    工具原料:
    1、電腦

    2、一根USB轉RS232或485的串口連接線

    3、接線端子、需要連接的產品、一根電源線

    方法步驟:
    1、以傾角傳感器BWM426為例,做一個簡單的接線教程。首先你需要準備一臺電腦,已安裝北微傳感上位機程序,還需要一根USB轉RS232或485的串口連接線。
    2、串口線的選擇根據需要連接的產品的輸出形式,如果是RS485的串口連接線連接輸出形式為RS232的產品,則需要另外配一個RS232-485轉換器接在轉串接口線的尾端。還要一根接線端子,可以使用音箱夾類型的接線端子。需要連接的產品,以及一根電源線。
    3、然后開始連接,首先將USB轉串口線連接到電腦,如果需要連接485轉換器,則連接到轉串口線的尾部;如果不需要,直接連接就可以。

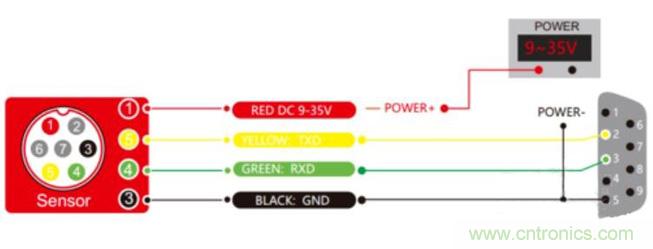

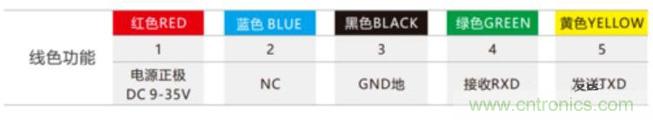

    4、最重要的是這里的接線部分。第一步,辨認不同顏色接線的功能,紅色-電源正極,黑色-源地,綠色-接收,黃色-發射。將綠線和黃線對應接上音箱夾的發射和接收端,將紅色電源正極線和黑色源地線也連接上對應的端口。

    傾角傳感器如何接線?

    5、在四條主要功能的線連接結束后,將接線端子連接到串口線上,最后接通電源。

    6、打開上位機,配置好串口波特率、設備地址等參數后,點擊相應的按鈕,發送查詢命令,就可以獲取相應的數據。

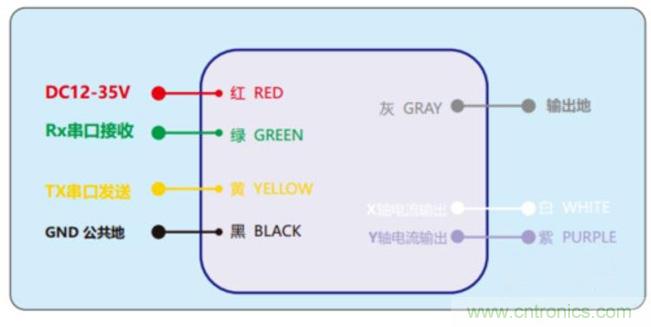

    7、如果是電壓型或者是電流型產品,紅色-電源正極、黑色-電源負極,綠色-數據傳輸RXD、黃色-數據傳輸TXD。這四種線還是按照上面的方式進行連接。

    傾角傳感器如何接線?

    8、除此之外電壓型產品還需要連接棕色-X軸電壓輸出,橙色-Y軸電壓輸出,灰色-信號地。電流型產品需要再接白色-X軸電流輸出,紫色-Y軸電流輸出,灰色-信號地。

    傾角傳感器如何接線?

    注意事項:
    關于定制型產品,由于數據格式經過修改,無法使用通用的上位機程序,只能通過串口助手調試,或者定制專用的上位機程序。
